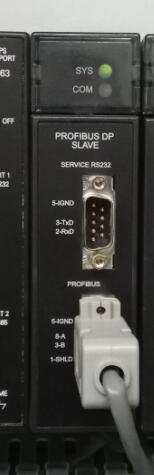

就上面兩張圖，第一張圖中藍色的是赫斯曼的光纖中繼器，出來一個DP9針口，經過端子排的轉接后（并電阻），出來兩對線（紅色箭頭標注），分別和PLC的兩個DP口（紅圈所示）連接。現在有幾個問題不明白，DP9針1分2的端子排是什么原理？能不能再增加1路，改成1分3？這是純粹的硬件改動還是需要改程序？

朗風電氣技術部：一分二可以增加為一分三；DP總線使用的是RS485協議，不清楚可以百度；增加1路需要在DP網絡的master（主站）上改程序和硬件配置，你這個左上是slave（從站），你得先找到主站
