測量電纜的絕緣電阻，是為了檢查電纜絕緣是否受潮、臟污或存在局部缺陷。一般是測量電纜芯線對外皮、芯線之間的絕緣電阻。

   測量絕緣電阻的步驟及注意事項如下：

   (1)試驗前電纜要充分放電并接地，方法是將電纜導體及電纜金屬護套接地。

   (2)根據被試電纜的額定電壓選擇適當的絕緣電阻表。測量電纜的絕緣電阻一般0.6/1kV的電纜用1000V絕緣電阻表，0.6/1kV以上電纜用2500V絕緣電阻表，6/6kV及以上電纜用5000V絕緣電阻表，橡塑電纜外護套、內襯層的電阻測量用500V絕緣電阻表。

   (3)若使用手搖式絕緣電阻表，應將絕緣電阻表放置在平穩的地方，不接線空測，在額定轉速( 120r/min)下指針應指到“∞”；再慢搖絕緣電阻表，將絕緣電阻表用引線短路，絕緣電阻表指針應指零。這說明絕緣電阻表工作正常。

   (4)測試前應將電纜終端套管表面擦凈。絕緣電阻表有三個接線端子：接地端子E、屏蔽端子G、線路端子L。為了減少表面泄漏可用電纜另一導體作為屏蔽回路，將該導體兩端用金屬軟線連接到被測試的套管或絕緣上并纏繞幾圈，再引接到絕緣電阻表的屏蔽端子G上，如圖1所示。應注意，線路端予上引出的軟線處于高壓狀態，不可拖放在地上，應懸空。

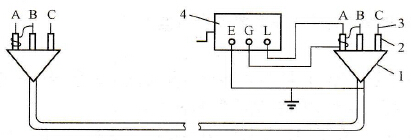

                  圖1    測量絕緣電阻接線方法

   1-電纜終端；2-套管或繞包的絕緣；3-導體；4-500～2500V絕緣電阻表

   (5)手搖式絕緣電阻表到達額定轉速后，再搭接到被測導體上。測量絕緣電阻應讀取加壓后15s和60s的絕緣電阻值，即R15、R60。兩者的比值R60/R15稱為吸收比。絕緣良好的電纜線路，吸收比應大于1.3，且電阻值應穩定。通常對于35kV及以下電纜線路絕緣電阻值：1kV及以下電纜線路每千米不小于0.5MΩ；10kV電纜線路每千米不小于100 MΩ；35kV電纜線路每千米不小于1000MΩ。

   (6)每次測完絕緣電阻后都要將電纜放電、接地。電纜線路越長、絕緣狀況越好，則接地時間越要長些，一般不少于1min。
